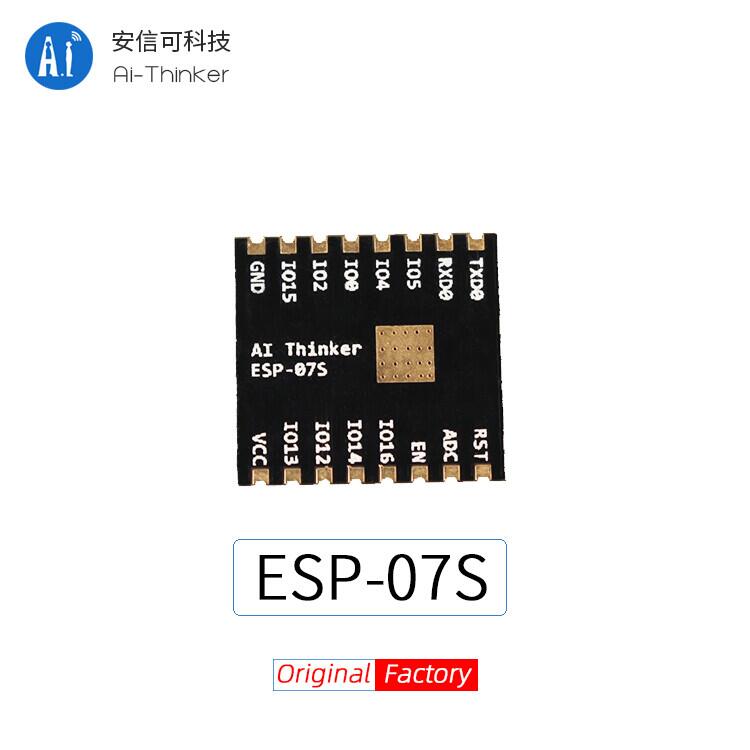

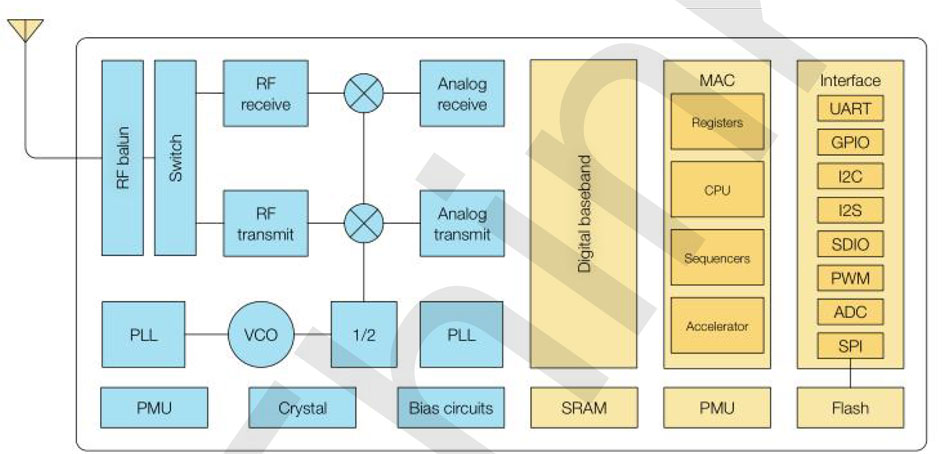

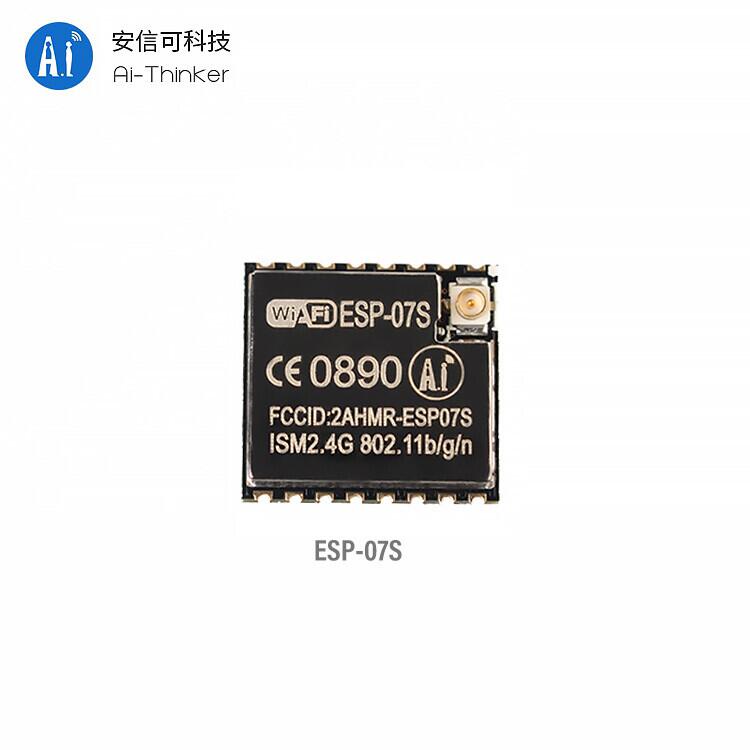

ESP-07S WiFi modülü Ai-Thinker Technology tarafından geliştirilmiştir. Çekirdek işlemcisi ESP8266 olan, endüstri lideri Tensilica L106 ultra düşük güçlü 32 bit mikro MCU'yu 16 bit Lite modlu küçük bir pakete entegre ederek, 80 MHz ve 160 MHz destekli, RTOS'u destekler ve Wi-Fi MAC/BB/RF/PA/LNA'yı birleştirir.
ESP-07S WiFi modülü, eksiksiz bir TCP / IP protokol desteğine sahip standart IEEE802.11 b / g / n protokolünü destekler. Kullanıcılar bu modülü mevcut cihazlara ağ yetenekleri eklemek veya ayrı ağ denetleyicileri oluşturmak için kullanabilir.
ESP8266, en düşük maliyetle maksimum fayda ve WiFi işlevselliğini diğer sistemlere yerleştirmek için sınırsız olanaklar sunan yüksek performanslı bir kablosuz SOC'dir.
ESP8266, bağımsız olarak veya diğer ana MCU'larda çalışan bir yardımcı cihaz olarak çalışabilen eksiksiz ve kendi kendine yeten bir WiFi ağ çözümüdür. ESP8266, bir uygulama tarafından desteklendiğinde doğrudan harici bir flash bellekten önyükleme yapabilir ve cihazdaki yegane uygulama işlemcisidir. Yerleşik önbellek, sistem performansını artırmaya ve bellek gereksinimlerini azaltmaya yardımcı olur.
Başka bir durumda, ESP8266 kablosuz İnternet erişiminden sorumludur. WiFi adaptörünün görevi söz konusu olduğunda, herhangi bir mikro denetleyici tabanlı tasarıma eklenebilir. Bağlantı basit ve kolaydır, sadece SPI / SDIO arayüzü veya I2C / UART portu ile.
ESP8266'nın güçlü çip üstü işleme ve depolama yetenekleri, sensörleri ve diğer uygulamaya özel cihazları GPIO portu üzerinden entegre etmesine olanak tanıyarak, minimum ön geliştirme ve çalıştırma sırasında sistem kaynaklarını en aza indirir.
ESP-07S MAIN PARAMETERS - Ai Thinker Wi-Fi Modül | |
Modül | ESP-07S |
Paketleme | SMD16 |
Boyut / Ölçü | 17*16*3 mm (±0.2mm) |
Sertifika | FCCǃ, CE, IC, REACH, RoHS |
SPI Flash | Default 32Mbi |
Arabirim | UART/GPIO/ADC/PWM |
I/O Port | 9 |
UART Baud rate | Support 300 ~ 4608000 bps ˈDefault 115200 bps |
Frekans Aralığı | 2412 ~ 2484MHz |
Anten | PCB Antenna |
İletim Gücü | 802.11b: 16±2 dBm (@11Mbps) 802.11g: 14±2 dBm (@54Mbps) 802.11n: 13±2 dBm (@HT20, MCS7) |
Hassasiyet alma | Continuous Transmission=>Average˖~71mAˈPeak˖500mA Modem Sleep: ~20mA Light Sleep: ~2mA Deep Sleep: ~0.02mA |
Güvenlik | WEP/WPA-PSK/WPA2-PSK |
Güç Kaynağı | Voltage 3.0V ~ 3.6VˈTypical 3.3VˈCurrent >500mA |
Çalışma Sıcaklığı | -20 °C ~ 85 °C |
Saklama Koşulları | -40 °C ~ 85 °C , < 90%RH |
