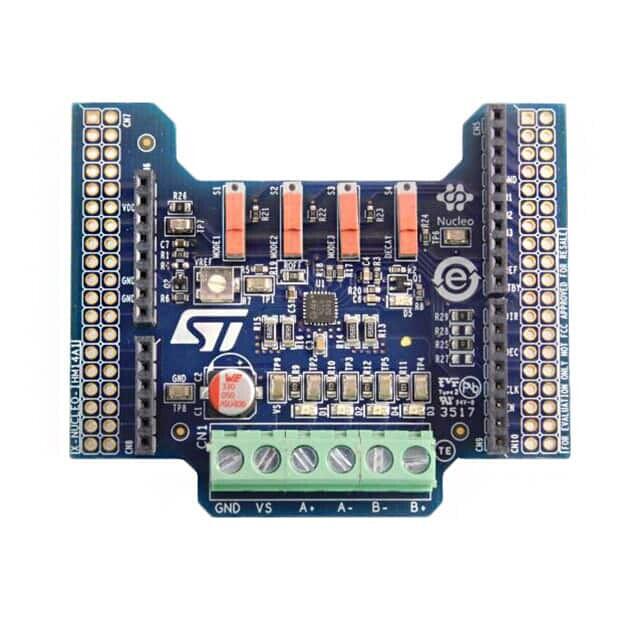

X-NUCLEO-IHM14A1 motor sürücü genişletme kartı, step motor için STSPIN820 monolitik sürücü bazlıdır. 2D/3D yazıcılar, robotik ve güvenlik kameraları gibi motor sürücü aplikasyonları ile STM32 Nucleo projelerinde sürücü step motorlar için uygun fiyatlı ve kolay kullanımlı bir çözüm sunmaktadır . STSPIN820, harici direnç ile sürekli OFF-Time ayarı yapılabilen PWM akım kontrolü ve 256. adıma kadar mikro-step çözünürlüğü sunmaktadır. X-NUCLEO-IHM14A1 genişletme kartı, Arduino UNO R3 konnektör ve ST morpho konnektör ile uyumludur; bundan dolayı STM32 Nucleo geliştirme kartına takılabilir ve X-NUCLEO genişletme kartı ile üst üste bağlanabilir.
Ana Özellikler
Özellik | Değer |
Parça Durumu | Aktif / Faal |
Platform | Nucleo |
Tip | Power Management |
Fonksiyon / İşlev | Motor Controller/Driver |
Kullanılan Entegre (IC) | STSPIN820 |
Paket İçeriği | Board(lar) |
