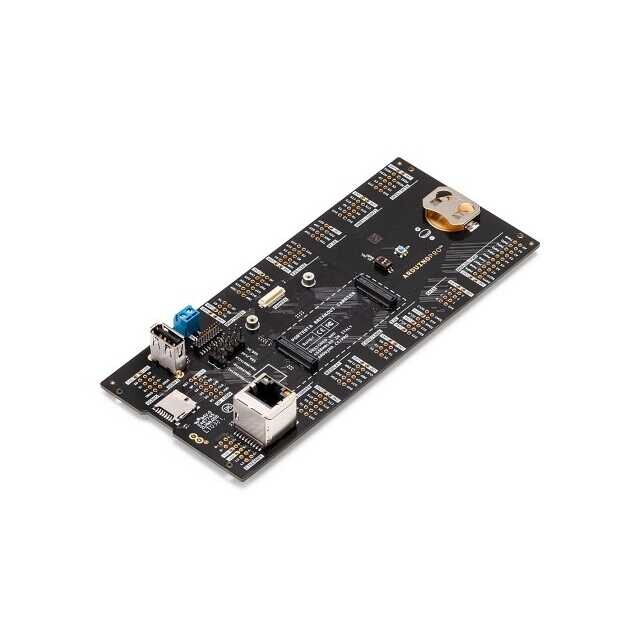

Arduino Portenta Breakout Board - ASX00031
Arduino® Portenta Breakout Board, donanım mühendisleri ve üreticilerin prototipleme yapabilmeleri ve Portenta ailesindeki kartların (örn. Portenta H7) bağlantılarını ve kapasitelerini test edebilmeleri için tasarlanmıştır. Kart üzerindeki yüksek yoğunluklu konektör sinyallerini ayrı ayrı erişilebilir hale getirerek, laboratuvar ortamında geliştirme sırasında harici donanım bileşenlerini ve cihazlarını hızlı ve kolay şekilde bağlamayı ve test etmeyi mümkün kılar.
Hedef kullanım alanı: PrototiplemeArduino® Portenta Breakout Board Uygulama ÖrnekleriÜrün Geliştirme: Portenta Breakout Board, Portenta serisine dayalı endüstriyel seviye otomasyon çözümleri için geliştirme süresini kısaltır.
Teknik Eğitim: Kart, endüstriyel seviye kontrol ve gömülü sistemler konusunda teknisyen eğitimi için başlangıç noktası olarak kullanılabilir.
Bu ürün, Portenta ailesindeki kartlarla birlikte çalışmak üzere tasarlanmıştır. Lütfen Portenta kartınızın Getting Started kılavuzunu inceleyiniz.
Arduino® Portenta Breakout Board Özellikleri
*Güç Açma/Kapama Butonu*Boot mode DIP switch* Bağlantılar
- USB-A
- RJ45 (1 Gb/sn’ye kadar)
- Micro SD kart yuvası
- MIPI 20T JTAG (izleme desteği ile)
*Güç
- CR2032 RTC lityum pil yedeği
- Harici güç terminal bloğu
* G/Ç (I/O)
- Tüm Portenta yüksek yoğunluklu konektör sinyallerini erişilebilir hale getirir
- Erkek/dişi HD konektörler sayesinde Portenta ile shield arasında araya girerek sinyal hata ayıklama imkânı sunar
* Uyumluluk
- Standart Portenta yüksek yoğunluklu konektör pin düzenine sahiptir
* Güvenlik
| ASX00031 - ARDUINO - BREAKOUTBOARD BOARD FOR PORTENTA |
| Platform |
Arduino |
| Tip |
Connectivity |
| Fonksiyon |
Breakout Board |
| Kullanılan Entegre (IC) |
- |
| Paket İçeriği |
Board(s), Cable(s) |
