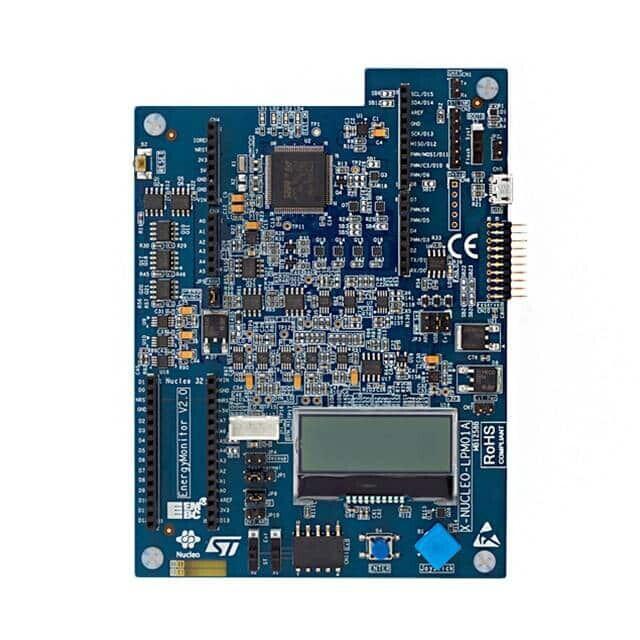

X-NUCLEO-LPM01A
STM32L496VGT6 Power Supply Power Management Nucleo Platform Evaluation Expansion Board
Güç Tüketimi Ölçümü (UM2243) için STM32 Power Shield, Nucleo Genişletme Kartı
X-NUCLEO-LPM01A, gelişmis güç tüketimi ölçüm kapasitesine sahip, 1.8 - 3.3 V programlanabilir güç besleme kaynağıdır. Hem tüketim ortalaması (statistiksel ölçümleme - 200 mA'a kadar), hem de gerçek zamanlı analiz (50 mA ile 100 kHz bant genişliğine kadar dinamik ölçümleme) yapabilir. X-NUCLEO-LPM01A, bağımsız olarak (LCD, joystick ve buton kullanarak statik ölçümler gösterilir) ya da PC'ye USB yoluyla bağlanarak kontrollü modda (STM32CubeMonitor-Güç yazılım aracı ve kapsamlı grafik kullanıcı arayüzü kullanılarak) çalışabilir. Arduino konnektörler ile STM32 Nucleo-32, Nucleo-64 veya Nucleo-144 kartlarını besleme ve ölçümleme için kullanılabilir. Alternatif olarak, ana konnektöre kablolar yoluyla bağlanan herhangi bir hedefe, besleme ve tüketim ölçümleme için kullanılabilir.
Ana Özellikler
- 80 MHz / 100 DMIPS'te Arm Cortex -M4 Core ve 5 Msps'te Üç 12-bit ADC ile STM32L496VGT6 Mikroişlemci,
- 1.8 - 3.3 V Arası Programlanabilir Voltaj Kaynağı,
- 1 nA - 200 mA Arası Statik Akım Ölçümleme,
- Dinamik Ölçümler: 100 kHz Bant Genişliği, 3.2 Msps Örnekleme Oranı; 100 nA - 50 mA Arası Akım; 180 nW - 165 mW Arası Güç Ölçümü; Güç Ölçümü Zaman Entegrasyonu ile Enerji Ölçümü Hesaplama; EEMBC ULPMark Testlerini Uygulama,
- Bağımsız Mod: Monokrom LCD, 16 Karakterlik 2 Satır Ve Arka Işık; Seçme Butonlu 4 Yönlü Joystick; Enter ve Reset Push-Buton,
- Kontrollü Mod: USB FS Micro-B Girişi ile PC'ye Bağlantı, Komut Satırı (Sanal COM Bağlantı Portu veya STM32CubeMonitorPower PC Aracı,
- 4 Durum LED'i,
- Hedef Kart Konnektörleri: Arduino Uno ve Nano Konnektörler; Ana Konnektör (Beyaz) 4 Kablo,
- Esnek Güç Kaynağı Seçenekleri: USB Micro-B (VBUS), Harici Güç Konnektörü ( 7-10 V Arası), Arduino UNO ve Nano Konnektörler (Pin 5 V).
| Özellik | Değer |
| Parça Durumu | Aktif / Faal |
| Platform | Nucleo |
| Tip | Power Management |
| Fonksiyon / İşlev | Power Supply |
| Kullanılan Entegre (IC) | STM32L496VGT6 |
| Paket İçeriği | Board(lar) |
