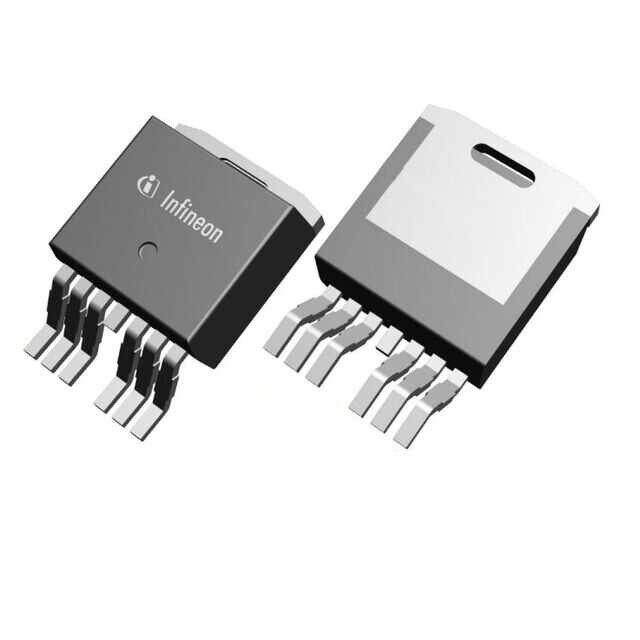

IPF009N04NF2SATMA1
N-Channel 40 V 49A (Ta), 302A (Tc) 3.8W (Ta), 375W (Tc) Surface Mount PG-TO263-7-U02
| IPF009N04NF2SATMA1 - INFINEON TECHNOLOGIES - TRENCH <= 40V | |
| FET Type | N-Channel |
| Technology | MOSFET (Metal Oxide) |
| Drain to Source Voltage (Vdss) | 40 V |
| Current - Continuous Drain (Id) @ 25°C | 49A (Ta), 302A (Tc) |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| Rds On (Max) @ Id, Vgs | 0.9mOhm @ 100A, 10V |
| Vgs(th) (Max) @ Id | 3.4V @ 249µA |
| Gate Charge (Qg) (Max) @ Vgs | 315 nC @ 10 V |
| Vgs (Max) | ±20V |
| Input Capacitance (Ciss) (Max) @ Vds | 15000 pF @ 20 V |
| FET Feature | - |
| Power Dissipation (Max) | 3.8W (Ta), 375W (Tc) |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Grade | - |
| Qualification | - |
| Mounting Type | Surface Mount |
| Supplier Device Package | PG-TO263-7-U02 |
| Package / Case | TO-263-7, D2PAK (6 Leads + Tab) |
