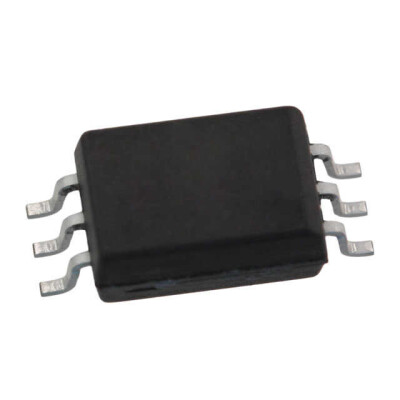

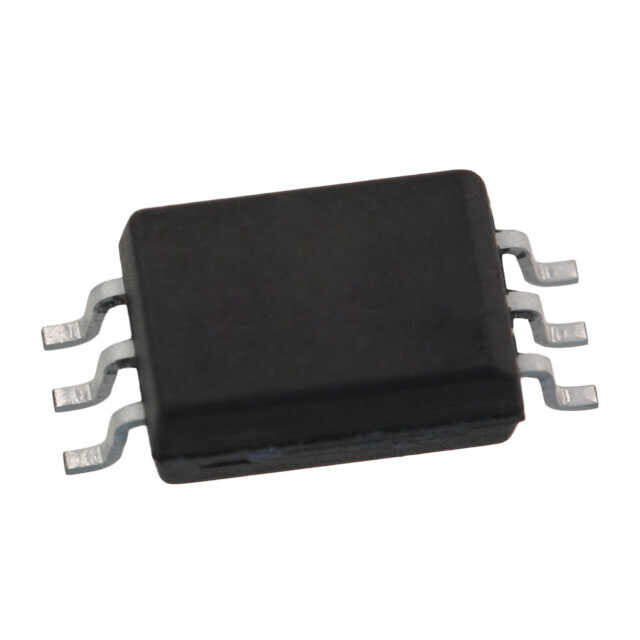

| ACPL-P343-000E - BROADCOM LIMITED - OPTOISO 3.75KV 1CH GATE DRVR 6SO | |
| Packaging | Tube |
| Package / Case | 6-SOIC (0.268", 6.80mm Width) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 105°C |
| Voltage - Forward (Vf) (Typ) | 1.55V |
| Current - Peak Output | 4A |
| Technology | Optical Coupling |
| Current - Output High, Low | 3A, 3A |
| Voltage - Isolation | 3750Vrms |
| Approval Agency | CSA, UR |
| Supplier Device Package | 6-SO Stretched |
| Rise / Fall Time (Typ) | 43ns, 40ns |
| Common Mode Transient Immunity (Min) | 35kV/µs |
| Propagation Delay tpLH / tpHL (Max) | 200ns, 200ns |
| Pulse Width Distortion (Max) | 70ns |
| Grade | - |
| Number of Channels | 1 |
| Current - DC Forward (If) (Max) | 25 mA |
| Voltage - Output Supply | 15V ~ 30V |
| Qualification | - |
